simpleKATRO V.3

Lagi, walau pada versi pertama sudah cukup banyak penggemarnya, namun tetap saja guruKATRO mencoba revisi sana sini Driver Amplifier simpleKATRO dengan harapan bilakah bisa menghasilkan output yang lebih memuaskan lagi.Perubahan yang dilakukan utamanya pada nilai resistor dan nilai kapasitor dengan tujuan agar terasa lebih nendang walau hanya di supply dengan tegangan 32VAC, dan terhindar dari yang namanya drop-BASS pada saat kita geber dengan volume yang maksimal.

Walau mungkin bagi personel lain , terutama yang beda selera ataupun yang ilmunya jauh lebih mumpuni, ini semua akan terasa tak ada artinya apa apa, tapi setidaknya ini terasa lebih baik bagi guruKATRO secara pribadi atau juga mungkin bagi beberapa pembaca yang satu selera dengan guruKATRO.

tampilan Skema hasil eksperimen yang pada saat ini merupakan terakhir yang guruKATRO lakukan terhadap simpleKATRO v3 driver amplifier adalah sebagai berikut :

Seperti biasa, mari coba kita kupas tingkat demi tingkat dengan tampilan komponen nyata, pada  jalur PCB ala guruKATRO.

A. Komponen yang dibutuhkan :

A.1. Transistor :

TIP41 : 1

TIP42 : 1

TIP31 : 1

TIP32 : 1

BD139 : 2

BD140 : 2

A.2. Kapasitor :

102 : 1

mau pakai 104 atau 224 atau 334 atau 474 : = 1

100µF : 5

A.3. Dioda :

mau pakai IN4148 atau IN4001 atai IN4002 atau IN4007 : 3

A.4. Resistor 2 watt

100Ω : 1 (hanya estetika PCB, anda bisa gunakan 1/2 watt juga aman)

100Ω : 4

220Ω : 2

A.5. Resistor 1/2 watt

100Ω : 2 (hanya estetika PCB, baiknya sih pakai 1 atau 2 watt)

330Ω : 2

4K7 : 1

5K6 : 2

10K : 2
47K : 1

B. Step by step Pemasangan Komponen pada PCB :

B.1. PCB hasil goresan guruKATRO :

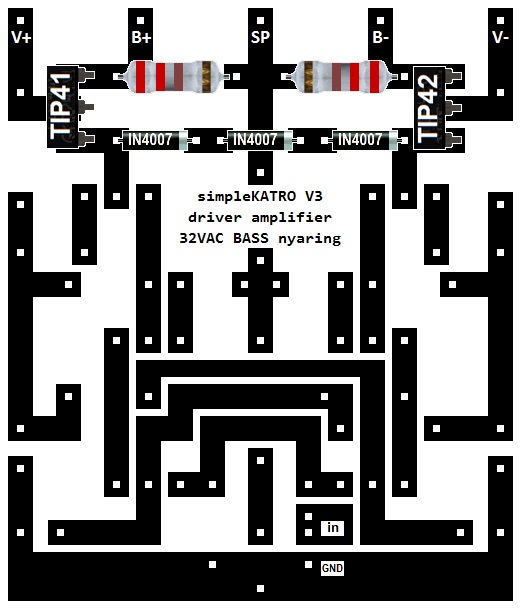

B.2. Transistor Driver menggunakan pasangan TIP41 dan TIP42

Resistor Emitor Transistor Driver disalurkan ke speaker dengan ukuran 2watt/220Ω, baik dari Emitor TIP41 maupun Emitor TIP42

Basis TIP41 disambung dengan Basis TIP42 dengan seri tiga buah dioda, dengan posisi kaki Katoda berada pada Basis TIP42.

Dioda bisa menggunakan IN4148 atau IN4001 atau IN4002 atau yang guruKATRO pakai adalah hasil rontokan lampu TL jari, yaitu IN4007

NB : bila menggunakan Final lebih dari 2 set, sebaiknya jangan gunakan pasangan TIP41 vs TIP42, gunakanlah pasangan 3055 vs 2955 atau C5198 vs A1941 atau yang sekelas dengan itu.

B.3. Sepasang Resistor pembentuk tegangan sekunder dipasang terlebih dahulu dengan tujuan memudahkan pemahaman sistem kerja kit

Menggunakan Resistor 2watt /100Ω

Jangan lupa pasang juga sepasang elko penyetabil arus dengan ukuran 100µF menuju GND

B.4. Sepasang Resistor pembentuk tegangan tersier dipasang terlebih dahulu dengan tujuan memudahkan pemahaman sistem kerja kit

Menggunakan Resistor 1/2watt / 1K

Jangan lupa pasang juga sepasang elko penyetabil arus dengan ukuran 100µF menuju GND

NB : ingat .... hati hati ketika memasang kaki + dan - elko, karena disini tegangan positif dan negatif sudah berseberangan

B.5. Transistor Bias menggunakan pasangan TIP32 dan TIP31, posisi NPN dan PNP berseberangan dengan transistor driver.

Masing masing Emitor diberi supply dengan Resistor ukuran 2 watt / 220Ω

Masing masing Basis diberi umpan dengan RFesistor ukuran 1/2 watt / 4K7

B.6. Transistor inverting menggunakan pasangan BD139 dan BD140, posisi NPN dan PNP berseberangan dengan transistor bias.

Emitor disambung ke saluran Inverting melalui resistor ukuran 1.2W/330Ω

Basis di beri umpan dari tegangan tersier melalui resistor ukuran 1/2W/10K

B.7. Transistor non-inverting (input-audio) menggunakan pasangan BD140 dan BD139, posisi NPN dan PNP berseberangan dengan transistor inverting.

bila anda ingin ngirit bahan,

BD140 bisa diganti dengan A733 atau A1015

BD139 bisa diganti dengan C945 atau C1815

Basis Pasangan Transistor input ini digabungkan antara NPN dengan PNP, da di beri umpan dari GND melalui resistor ukuran 1/2W/47K

saluran input audio ke gabungan basis menggunakan Capasitor ukuran 474

dan untuk meminimalisir over nada tinggi, di jumper ke GND menggunakan capasitor ukuran 102

Bila perlu silakan pasang resistor 100K diparalel dengan C102 untuk menepis tegangan over-low

B.8. Resistor FeedBack pada sistem ini guruKATRO pilih eksperimen menggunakan Resistor ukuran 5K6

B.9. Resistor Capasitor Inverting dalam eksperimen guruKATRO menggunaka komposisi

Resistor 2W/100Ω

dan

Elko 100µF

Resistor 2W/100Ω   hanya untuk urusan estetika saja, aslinya menggunakan 0,5 watt pun tidak apa apa

hasil tangkap telinga tua guruKATRO, dengan variasi komposisi :

R-F = 5K6

R-Inverting = 100Ω

C-Inverting = 100µF

menghasilkan kualitas bass yang cukup tebal, menghentak dada, namun masih bisa lari jauh

NB :
1. bila menggunakan VAC diatas 32
sebaiknya ganti :

semua elko dengan voltage diatas 50 Volt (menyesuaikan VDC yang ada)
TIP41 dengan C5198
TIP42 dengan A1941
TIP31 dengan C4798
TIP32 dengan A1837

BD139 dengan MJE340
BD140 dengan MJE350

bila terjadi serak pada volume kecil
silakan ganti sepasang R 4K7 dengan 10K

bila TR input anget...
ganti sepasang R 1K dengan 4K7 ... bila dengan langkah ini .. terasa kehilangan bass, maka kapasitas elko pada bagian ini harus dibesarkan

Selamat ber eksperimen
