Lanjut lagi posting terdahulu, setelah kemarin posting tentang Driver Amplifier simpleKATRO dengan karakter High, pada kesempatan kali ini guruKATRO melalui blog eleKATRO akan menyajikan driver Amplifier simpleKATRO dengan karakter Midd-High.
Jangkauan output yang bisa dihasilkan oleh impleKATRO Driver Karakter Midd-High ini memiliki rentang nada pada posisi antara Middle dengan High ....
1. Skema
2. Bagi yang ingin mencoba merakit menggunakan PCB sundelBOLONG, silakan amati yang ini :
dengan letak komponen, sebagai berikut :

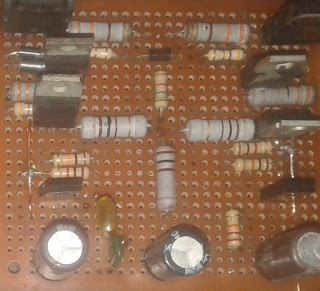

dan ini nyata media eksperimen guruKATRO
kelihatan ada dua buah komponen berupa Resistor 0,47Ω pada seri tiga dioda ... abaikan saja yang itu ... sebaiknya anda langsungkan saja sambungan seri ke tiga dioda tersebut. itu guruKATRO pasang hanyalah sebagai keinginan saja ....
Resistor supply emitor transistor input audio juga masih menggunakan 10K, karena secara kebetulan pada saat merangkai yang berada dekat dengan tangan guruKATRO 10K, tidak ada 12K, tidak ada 15K, dan juga tidak ada 18K .... rekomendasi guruKATRO tetap menggunakan ukuran 18K
Resistor supply emitor transistor input audio juga masih menggunakan 10K, karena secara kebetulan pada saat merangkai yang berada dekat dengan tangan guruKATRO 10K, tidak ada 12K, tidak ada 15K, dan juga tidak ada 18K .... rekomendasi guruKATRO tetap menggunakan ukuran 18K
3. Bagi yang memiliki strata selera diatas guruKATRO, maunya menggunakan PCB bikin sendiri, ini guruKATRO berikan satu contoh hasil goresan pena guruKATRO,
cetak dengan ukuran antara 6cm x 6cm (R 2 Watt berdiri) atau 9cm x 9cm, (R 2 Watt baring)
... sudah dibuat Full-Ground ituh ....
dengan tata letak komponen sebagai berikut :
hasil eksperimen guruKATRO menggunakan trafo 32V 10A .... hanya itu yang guruKATRO punya
dan itupun merupakan trafo dengan keadaan primer sudah soak, bila di connect sacara langsung ke aliran listrik PLN 220V, tanpa beban .... sudah mampu menurukan MCB 900VA
dengan sangat terpaksa guruKATRO saring primer menggunakan resistor 47Ω 20 watt, sehingga bisa di colok ke stop kontak tanpa harus menurunkan MCB.
cek output trafo tersebut menggunakan multitester analog menunjukkan nilai tegangan 28VAC dan keluar sekitar 41VDC
cek output trafo tersebut menggunakan multitester analog menunjukkan nilai tegangan 28VAC dan keluar sekitar 41VDC
elko menggunakan 2set alias 4 biji 10000µF 80V
Speaker masih seperti yang dulu menggunakan pasangan :
15" disambung secara langsung
12" disaring menggunakan elko 33µF 100V
[bongkar rahasia]
teman teman darat guruKATRO banyak yang kebingungan ....
12" diparalel dan untuk mengimbangi 15" ....
kok tidak tidak over bass ????
heheheheh
heheheheh
guruKATRO belum pernah memberi tahu kepada teman darat tentang cara aneh ini.
Final juga masih belum berubah .... masih seperti yang dulu
menggunakan 3 pasang 2SA1943 vs 2SC5200
demikian .... tetap semangat ber eksperimen
menggunakan 3 pasang 2SA1943 vs 2SC5200
demikian .... tetap semangat ber eksperimen
