simpleKATRO MIDD



Untuk versi sound system yang cukup besar, Driver simpleKATRO Karakter Middle ini matching dengan speaker 15" Full-range

Tapi untuk rekan rekan yang memiliki sound-device tingkat dibawahnya ... boleh lah driver ini di aplikasi kan dengan speaker ukuran 12", masih OK juga kok.

monggo amati perbedaan komponen komponen, alias komponen apa saja yang diganti secara umum dari simpleKATRO v1

Adanya pemasangang Capasitor 101 atau 100pF dari kaki basis ke kaki kolektor pada transistor A1837 dan C4793, berguna untuk menepis frequensi tinggi

Bila anda hanya menggunakan supply 32VAC orunder,

- A1837 bisa diganti dengan TIP32 atau B507 atau yang sekelasnya

- C4793 bisa diganti dengan TIP31 atau D313 atau yang sekelasnya

- MJE340 bisa diganti dengan BD139 atau yang sekelasnya,

- MJE350 bisa diganti dengan BD140 atau yang sekelasnya,

Khusus untuk transistor input audio :
- MJE340 bisa menggunakan C1815 atau C945 atau yang sekelasnya

- MJE340 bisa menggunakan C1815 atau C945 atau yang sekelasnya

- Resistro FeedBack menggunakan ukuran 10K
apabila frequensi dianggap masih terlalu tinggi boleh coba dengan 12K

apabila frequensi dianggap terlalu rendah boleh diganti dengan 8K2

Resistor Inverting menggunakan ukuran 220, anda boleh mengganti dengan ukuran sedikit diatas atau dibawahnya .... sesuai kebutuhan dan selera masing masing saja.

Elko Inverting menggunakan ukuran 220uF anda juga masih boleh GOTIK dengan nilai yang tidak terlalu jauh dari itu ....

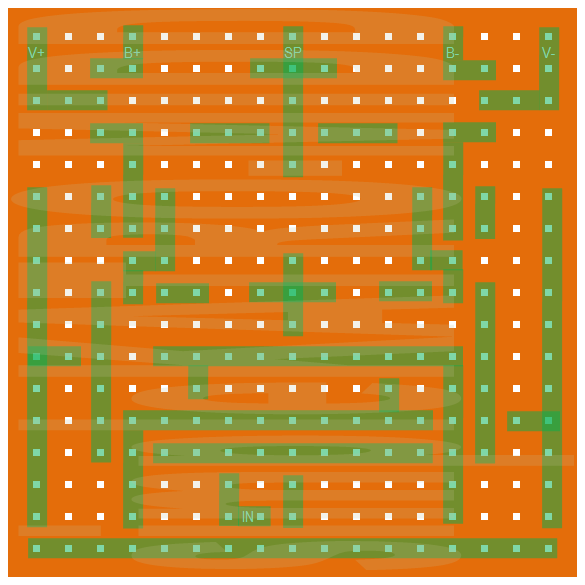

bagi yang ingin praktek menggunakan PCB sundel bolong. silakan ikuti gambar di bawah ini

Anda juga boleh mempersempit jalur lagi, guruKATRO buat dengan posisi renggang hanya dengan tujuan mudah diamati saja, intinya semakin sempit ukuran PCB akan semakin antik. Dengan cara memasang Resistor berdiri semuanya misalnya.

guruKATRO kira gambar yang di bawah ini sudah cukup untuk menuntun memasang komponennya, kalau ada yang diragukan .... boleh tanya sana tanya sini pada kolom komentar

Bagi yang ingin tampilan yang lebih elegan, dibawah ini ada sekedar referensi pola jalur PCB. silakan dikembangkan sendiri untuk tampilan terbaik tentunya, namun bagi yang ingin cepat cetak, silakan cetak dengan ukuran antara 6cm x 6cm (R 2 Watt berdiri) atau  9cm x 9cm, (R 2 Watt baring)

Tidak terlalu jauh berbeda dengan PCB yang sundel bolong, monggo ikuti pemasangan komponen dengan mengamati gambar di bawah ini

Selamat ber eksperimen dengan driver simpleKATRO dengan karatter audio MIDDLE

semoga sukses selalu menyertai pembaca semua ...
