DESKRIPSI :
5532 adalah IC OP AMP ganda dengan performa tinggi dan rendah noise.
Dibandingkan dengan sebagian besar IC OP AMP standar, seperti 4558 1458 dan sejenisnya, 5532 menunjukkan kinerja noise yang lebih baik, kemampuan peningkatan output drive dan daya bandwidth yang jauh lebih tinggi dari masukan sinyal yang kecil. Membuat perangkat ini sangat cocok untuk diaplikasikan pada input peralatan audio berkualitas tinggi dan profesional, instrumentasi dan sirkuit kontrol, serta amplifier saluran telepon.
OP AMP (Operasional Amplifier) adalah kompensasi internal untuk keuntungan yang sama dengan satu. Jika noise sangat rendah ini menjadi sangat penting, disarankan agar menggunakan versi 5532A, karena sudah dijamin spesifikasi voltase noise nya.
FITUR
• Bandwidth sinyal kecil: 10MHz
• Kemampuan drive output: 600W, 10VRMS
• Tegangan noise input: 5nV/ √Hz (typical)
• Gain tegangan DC: 50000
• Penguatan tegangan AC: 2200 pada 10kHz
• Bandwidth daya: 140kHz
• Tingkat perubahan tegangan: 9V / ms
• Kisaran tegangan suplai besar: ± 3 hingga ± 20V
• Dikompensasi untuk keuntungan persatuan
PIN CONFIGURATIONS
ORDERING INFORMATION

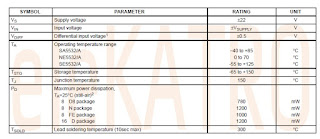

ABSOLUTE MAXIMUM RATINGS
NOTES:
1. Diodes protect the inputs against over-voltage. Therefore, unless current-limiting resistors are used, large currents will flow if the differential
input voltage exceeds 0.6V. Maximum current should be limited to ±10mA.
2. Thermal resistances of the above packages are as follows:
N package at 100°C/W
F package at 135°C/W
D package at 105°C/W
D8 package at 160°C/W
DC ELECTRICAL CHARACTERISTICS
TA=25°C VS=±15V, unless otherwise specified. 1, 2, 3
AC ELECTRICAL CHARACTERISTICS
TA=25°C VS=±15V, unless otherwise specified.
ELECTRICAL CHARACTERISTICS
TA=25°C VS=±15V, unless otherwise specified.
namun bukan produk manusia apabila tidak memiliki sisi kelemahan, salah satu kelemahan yang setidaknya pernah penulis rasakan adalah karena 5532 mengutamakan clarity, sehingga efek sampingnya aka terasa kurang glerr .....
