Dari Judulnya Adjustable Regulator, menunjukkan bahwa regulator dimaksud akan bisa disetel sesuka hati untuk memilih berapa volt tegangan yang ingin dikeluarkan.
Tapi jangan terlalu berpanjang-angan dulu, karena dengan IC LM317 ada rentang tertentu yang bisa dipilih, alias tidak semua level voltage bisa dipilih. LM317 hanya mamapu meng handle rentang voltage antara 1.2 hingga 37 V saja (pada arus sekitar 1.5A), dibawah 1.2V atau diatas 37V tentu akan sulit atau mungkin membahayakan IC LM317 tersebut. Dan mungkin saja akan bisa menganut non-adjustable bagi yang hanya membutuhkan 1.2V saja.
Pembahasan tentang regulator sebenarnya sudah pernah guruKATRO bahas pada posting sebelumnya, namun disana hanya ada regulator tipe statis (non-adjustable), walau ada beberapa rekan juga yang memberi tahu bahwa dengan memasang Variable resistor pada kaki GND IC 78XX juga bisa, tapi tidak dibahas disana, karena bisa saja itu akan membahayakan perangkat pasangannya.
Karena ada beberapa rekan, baik dari FB maupun blog yang sedang berharap dibuatkan skema regulator yang bisa mengeluarkan tegangan 1 atau 1,2V, maka disini guruKATRO putuskan untuk membuat posting berjudul "Adjustable Regulator with LM317"
LM317 memiliki 3 kaki, yang mana pembagian fungsinya adalah sebagai berikut :
Kaki 1 bertugas sebagai Adjustable, kaki 1 ini yang bisa di setel agar bisa menentukan pilihan seberapa tinggi tegangan yang akan keluar melalui kaki 3

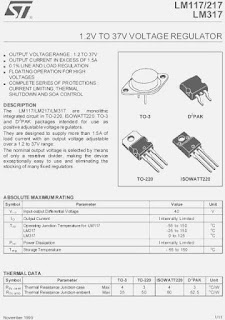

Informasi yang berhasil guruKATRO dapatkan dari datasheet nay sebagai berikut :
dan juga skema yang ada pada file datasheet seperti ini :
lalu guruKATRO modifikasi skema dengan tujuan agar lebih mudah dimengerti oleh para pemula (walau mungkin saja sebaliknya malah menambah mumet) menjadi seperti ini :
Kaki 1 LM317 yang bertugas sebagai adjustmen, dipasang 4 buah komponen pendukung, yaitu :
- elko 10µF menuju GND dengan posisi kaki + elko pada kaki 1 LM317, dan kaki - elko tersambung ke GND
- Variable Resistor (VR) 5K, dalam bentuk trimpot bila ingin tetap disimpan didalam box) dan hanya bisa menyetel pada waktu waktu tertentu saja. Sementara bila ingin sesuka hati menyetel kapan saja, sebaiknya menggunakan Potensio meter. Pada umumnya VR memiliki kaki sebanyak 3, tapi karena dalam hal ini hanya ada dua titik duduk, maka gabungkan saka dua kaki VR menjadi satu, menggabungkannya bisa antara kaki 1 dengan kaki 2, bisa juga antara kaki 2 dengan kaki 3. Dan bila anda ingin output hanya 1.2V saja tanpa bisa mengubah, anda bisa mengabaikan VR ini, dengan solusi kaki 1 LM317 langsung menuju GND.
- Dioda IN4001 menuju kaki 3 dengan posisi anoda pada kaki 1 dan katoda pada kaki 3, dioda ini sifatnya hanya pengaman ketika terjadi short saja.
- Resistor 240Ω dari kaki 1 menuju kaki 3 (paralel dengan Dioda).
Kaki 2 LM317 yang bertugas menerima tegangan masukan (input), dipasang dua komponen, yaitu :
- Capasitor/Kondensator ukuran 0.1µF atau 100 n atau 104 (sama saja)
- Dioda IN4001 menuju kaki 3 dengan posisi katoda pada kaki 2 dan anoda pada kaki 3, seperti pada kaki 1, dioda ini sifatnya hanya pengaman ketika terjadi short saja.
Kaki 3 LM317 sebagai output tegangan, selain tersambung komponen dengan kaki 1 dan kaki 2, masih ada satu komponen lagi, yaitu :
- elko 1µF menuju GND dengan posisi kaki + elko pada kaki 3 LM317, dan kaki - elko tersambung ke GND
Selesai sudah regulator adjustable between 1,2V to 37V dan siap digunakan, tentunya setelah dilakukan test-voltage terlebih dahulu, bagi yang ingin elegant, silakan gunakan saja volt meter digital murah rentang 0V-100V, bahkan sudah dilengkapi ampere meter, yang bisa dibeli secara online :
Tapi output dari LM317 hanya mampu mengalirkan arus sebesar 1.5 Amper saja, bila dipaksa mengalirkan arus diatas 1.5A mungkin LM317 akan menyerah. Sehingga bagi yang ingin bisa mengalirkan arus lebih besar, kita harus menambah lagi Transistor output, misalnya dengan transistor 3055 seperti ini :
dengan menambahkan rangkaian transistor penguat akhir seperti gambar diatas, maka kita akan bisa mengalirkan arus diatas 1,5 amper, ini terutama bagi yang menggunakan IC ini untuk keperluan tertentu atau hanya sekedar ingin lebih awet IC LM317 nya.
Tapi jangan terlalu berpanjang-angan dulu, karena dengan IC LM317 ada rentang tertentu yang bisa dipilih, alias tidak semua level voltage bisa dipilih. LM317 hanya mamapu meng handle rentang voltage antara 1.2 hingga 37 V saja (pada arus sekitar 1.5A), dibawah 1.2V atau diatas 37V tentu akan sulit atau mungkin membahayakan IC LM317 tersebut. Dan mungkin saja akan bisa menganut non-adjustable bagi yang hanya membutuhkan 1.2V saja.
Pembahasan tentang regulator sebenarnya sudah pernah guruKATRO bahas pada posting sebelumnya, namun disana hanya ada regulator tipe statis (non-adjustable), walau ada beberapa rekan juga yang memberi tahu bahwa dengan memasang Variable resistor pada kaki GND IC 78XX juga bisa, tapi tidak dibahas disana, karena bisa saja itu akan membahayakan perangkat pasangannya.
Karena ada beberapa rekan, baik dari FB maupun blog yang sedang berharap dibuatkan skema regulator yang bisa mengeluarkan tegangan 1 atau 1,2V, maka disini guruKATRO putuskan untuk membuat posting berjudul "Adjustable Regulator with LM317"
LM317 memiliki 3 kaki, yang mana pembagian fungsinya adalah sebagai berikut :
Kaki 1 bertugas sebagai Adjustable, kaki 1 ini yang bisa di setel agar bisa menentukan pilihan seberapa tinggi tegangan yang akan keluar melalui kaki 3
Informasi yang berhasil guruKATRO dapatkan dari datasheet nay sebagai berikut :
dan juga skema yang ada pada file datasheet seperti ini :
lalu guruKATRO modifikasi skema dengan tujuan agar lebih mudah dimengerti oleh para pemula (walau mungkin saja sebaliknya malah menambah mumet) menjadi seperti ini :
Kaki 1 LM317 yang bertugas sebagai adjustmen, dipasang 4 buah komponen pendukung, yaitu :
- elko 10µF menuju GND dengan posisi kaki + elko pada kaki 1 LM317, dan kaki - elko tersambung ke GND
- Variable Resistor (VR) 5K, dalam bentuk trimpot bila ingin tetap disimpan didalam box) dan hanya bisa menyetel pada waktu waktu tertentu saja. Sementara bila ingin sesuka hati menyetel kapan saja, sebaiknya menggunakan Potensio meter. Pada umumnya VR memiliki kaki sebanyak 3, tapi karena dalam hal ini hanya ada dua titik duduk, maka gabungkan saka dua kaki VR menjadi satu, menggabungkannya bisa antara kaki 1 dengan kaki 2, bisa juga antara kaki 2 dengan kaki 3. Dan bila anda ingin output hanya 1.2V saja tanpa bisa mengubah, anda bisa mengabaikan VR ini, dengan solusi kaki 1 LM317 langsung menuju GND.
- Dioda IN4001 menuju kaki 3 dengan posisi anoda pada kaki 1 dan katoda pada kaki 3, dioda ini sifatnya hanya pengaman ketika terjadi short saja.
- Resistor 240Ω dari kaki 1 menuju kaki 3 (paralel dengan Dioda).
Kaki 2 LM317 yang bertugas menerima tegangan masukan (input), dipasang dua komponen, yaitu :
- Capasitor/Kondensator ukuran 0.1µF atau 100 n atau 104 (sama saja)
- Dioda IN4001 menuju kaki 3 dengan posisi katoda pada kaki 2 dan anoda pada kaki 3, seperti pada kaki 1, dioda ini sifatnya hanya pengaman ketika terjadi short saja.
Kaki 3 LM317 sebagai output tegangan, selain tersambung komponen dengan kaki 1 dan kaki 2, masih ada satu komponen lagi, yaitu :
- elko 1µF menuju GND dengan posisi kaki + elko pada kaki 3 LM317, dan kaki - elko tersambung ke GND
Selesai sudah regulator adjustable between 1,2V to 37V dan siap digunakan, tentunya setelah dilakukan test-voltage terlebih dahulu, bagi yang ingin elegant, silakan gunakan saja volt meter digital murah rentang 0V-100V, bahkan sudah dilengkapi ampere meter, yang bisa dibeli secara online :
Tapi output dari LM317 hanya mampu mengalirkan arus sebesar 1.5 Amper saja, bila dipaksa mengalirkan arus diatas 1.5A mungkin LM317 akan menyerah. Sehingga bagi yang ingin bisa mengalirkan arus lebih besar, kita harus menambah lagi Transistor output, misalnya dengan transistor 3055 seperti ini :
dengan menambahkan rangkaian transistor penguat akhir seperti gambar diatas, maka kita akan bisa mengalirkan arus diatas 1,5 amper, ini terutama bagi yang menggunakan IC ini untuk keperluan tertentu atau hanya sekedar ingin lebih awet IC LM317 nya.
