Membuat Nada Bass jadi terasa Nendang

Alhamdulillah, setelah sekian lama guruKATRO vacuum-posting, kali ini bisa berkesempatan lagi untuk berbagi cerita, dengan penggemar audio entertainment khususnya. Dalam posting yang masuk kategori Elektrika-Elaktronika ini guruKATRO akan share sebuah rangkaian mini, hanya satu buah transistor kecil nan murah, didukung oleh beberapa komponen resistor dan kapasitor. Dan ditengarai bila rangkaian murah meriah ini mampu mengangkat hentakan nada BASS, hingga akan terasa bulat dan nendang alias tidak loyo dan menggema.
MASUK SINI UNTUK MEMBUAT SUB WOOFER MANTAP MURAH MERIAH

baca juga : BASS TREBLE BOOSTER DENGAN IC UA741

- Mempelajari cara kerja Tone Control Aktif

Perlu diketahui bila rangkaian mini yang akan kita buat ini akan sangat match bila dipasang sebelum Tone Control pada rangkaian Amplifayer jenis OCL, walau tidak juga menutup kemungkinan bila diaplikasikan pada jenis Amplifayer lainnya.

Penasaran ?????, mari kita mulai saja step by step langkat perakitannya.


  • Buat pintu masuk alias input audio yang datang dari pre-amp atau CD/DVD Player atau MP3 Player atau Music BOX atau SmartPhone atau sumber audio music yang lainnya.

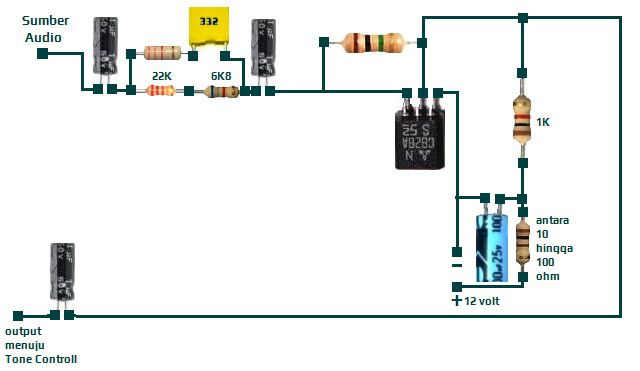

  • Aliran audio itu akan masuk ke Basis Transistor C828. setelah sebelumnya di filter dulu menggunakan dua buah resistor (22K dan 6K8) yang dipasang secara seri.

  • Buat saluran output audio melalui kaki Kolektor

Rangkaian ini jelas belum bisa bekerja, karena belum diberi tegangan, mari kita beri tegangan agar transistor itu bisa bekerja, dan agar hasil sesuai dengan judul diatas, komponen diatur seperti ini:

- Emitor langsung diberi tegangan negatif
- Kolektor diberi tegangan positif 12 volt melalui resistor 1K
- Sebelum 1K  saring dulu  12 volt dengan resistor antara 10 hingga 100 ohm
- Basis diberi tegangan dari kolektor melalui resistor 1 mega ohm


Bila kita amati, Resistor Ukuran 1 Kilo Ohm lah yang akan sangat berpengaruh pada nendangnya Bass, disamping masih memerlukan rangkaian yang lainnya.

Sampai disini, rangkaian itu sudah bisa bekerja, tapi dengan kualitas yang masih standar, agar tujuan kita membuat nada bas terasa tegas, mari kita lanjutkan rangkaian berikutnya :

  • Beri secara paralel kapasitor 3.3 nano  pada 2 resistor seri yang menuju basis, agar nada tinggi tidak terlalu tinggi, seri kan dengan r 3K3


Sudah hampir jadi, namun bass masih kelihatan over kayak semacam feedback gitu, jadi kurang kering suaranya,biar lebih kering, mari kita siapkan komponennya, satu buah resistor ukuran 22K dipasang dari kaki kolektor. Komponen yang akan dipasang ini berfungsi untuk memnciptakan nada bass menjadi lebih kering dan nendang banget.


Kenapa dicicil seperti itu ??? .... karena dari resistor 22K itu akan dibuat dua saluran, biar para pemula bisa lebih cepat memahaminya. lanjut, saluran pertama dari Resistor 22K itu berupa satu buah resistor ukuran 470K dan datang dari sambungan seri Resistor 3K3 dengan kapasitor 3n3


Dan satu saluran lagi berupa paralel Resistor 220K dengan kapasitor 22 nano datang dari seri antara resistor 22k dengan resistor 6K8


NB :
  • Usahakan menggunakan transistor ori product matsuhita yang tampilannya seperti pada gambar gambar yang ditampilkan pada posting ini, sebab bila menggunakan asal transistor, biasanya akan menimbulkan cacat treble (noise) lantaran tidak mampu menahan derasnya arus nada tinggi. Dan mungkin juga akan menimbulkan cacat bass lantaran tidak mampu menahan derasnya arus nada rendah. Bila kesulitan mencari yang seperti itu silakan untuk tidak bosan mencoba mengganti dengan transistor jenis yang lainnya, yang penting jenis NPN, denga ciri huruf awalnya bukan A atau B, tapi C atau D.
